串聯電阻和並聯電阻是怎樣影響光伏的IV曲線的

串聯電阻和並聯電阻對光伏的IV（電流-電壓）曲線具有顯著的影響，這些影響直接關(guan) 係到光伏電池的輸出性能和效率。以下是對這兩(liang) 種電阻如何影響IV曲線的詳細分析：

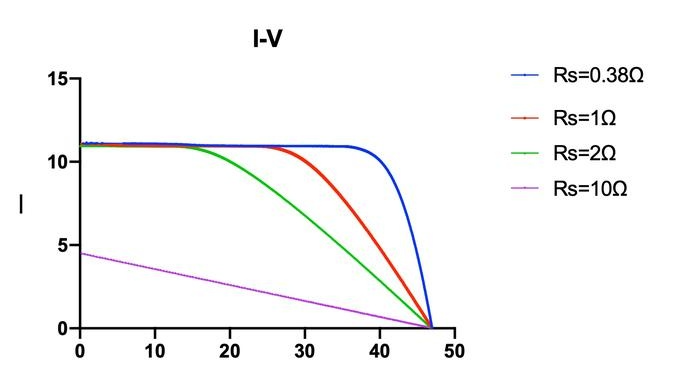

串聯電阻的影響

1. 曲線形狀變化：當串聯電阻增大時，IV曲線會(hui) 變得更加平緩。這意味著在相同的電壓下，電流會(hui) 減小，反之亦然。因此，隨著串聯電阻的增加，電池的輸出電壓會(hui) 升高，但電流會(hui) 相應減小。反之，如果串聯電阻減小，IV曲線則會(hui) 變得陡峭，輸出電壓降低，而電流增大。

2. 斜率評估：串聯電阻的大小可以通過觀察IV曲線在最大功率點（MPP）附近的斜率來評估。斜率較平緩通常意味著串聯電阻較大，而斜率較陡峭則可能意味著串聯電阻較小。

3. 開路電壓處的影響：在開路電壓（Voc）處，串聯電阻的影響更為(wei) 明顯。串聯電阻越大，IV曲線在開路電壓處偏離理想（無串聯電阻）I-V曲線的程度也越大。

4. 輸出功率：串聯電阻對太陽能電池的輸出功率有著直接的影響。輸出功率是電流與(yu) 電壓的乘積，因此，在串聯電阻一定的情況下，減小電阻可以提高輸出功率。然而，過小的電阻會(hui) 導致電流急劇上升，增加能量損耗和電池過熱的風險。

5. 短路電流：短路電流是電池在短路狀態下輸出的最大電流，串聯電阻的減小可以在一定範圍內(nei) 增大短路電流，提高電池在短路情況下的性能。

並聯電阻的影響

1. 反向漏電流：並聯電阻主要影響電池的反向漏電流。當並聯電阻減小時，反向漏電流會(hui) 增大，這可能導致電池的效率降低。在IV曲線的暗場（即無光照條件）部分，可以觀察到反向漏電流的大小，從(cong) 而間接評估並聯電阻的狀況。

2. 開路電壓Voc：並聯電阻的減小還會(hui) 導致開路電壓Voc的減小。這是因為(wei) 並聯電阻的減小會(hui) 增加電池內(nei) 部的分流效應，從(cong) 而降低工作電壓。

3. 填充因子：在忽略串聯電阻的情況下，並聯電阻主要影響太陽電池的填充因子。並聯電阻較小時，能顯著地降低填充因子。

綜上所述，串聯電阻和並聯電阻共同決(jue) 定了光伏電池的IV曲線形狀和輸出性能。在設計太陽能電池時，需要綜合考慮這兩(liang) 種電阻的影響，以優(you) 化電池的性能。此外，外部因素如溫度和光照強度也會(hui) 對串聯電阻和並聯電阻產(chan) 生影響，因此在分析和優(you) 化電池性能時也需要考慮這些因素。
