太陽能電池的外觀檢查

太陽能電池的外觀檢查是確保電池質量和性能的重要步驟，以下是進行外觀檢查的一些標準和流程：

1. 外觀檢測項目和標準：

• 裂紋片、碎片、穿孔片：如存在，判定為(wei) 不符合標準。

• V形缺口/缺角：如存在，判定為(wei) 不符合標準。

• 崩邊：深度小於(yu) 0.5mm，長度小於(yu) 1mm，數目不超過2個(ge) 。

• 彎曲度：以塞尺測量電池片的彎曲度，125mm×125mm電池片的彎曲度不超過0.75mm；156mm×156mm電池片的彎曲度不超過1.5mm。

• 正麵色彩及其均勻性：在電池片上方正對電池片觀測時電池片呈藍色；與(yu) 電池片表麵成35°角觀察，電池片呈褐、紫、藍三色，目視顏色均勻。

• 色差/色斑/水痕：同一批次電池片的顏色應該一致。同一片電池上因這些元素導致的色彩不均勻麵積應小於(yu) 2cm²，無明顯色差、水痕、手印。

• 正麵次柵線：斷線少於(yu) 或等於(yu) 3條，每條長度小於(yu) 3mm，不能允許有兩(liang) 個(ge) 平行斷線存在。

• 正麵柵線結點：少於(yu) 3處，每處長度和寬度均小於(yu) 0.5mm。

• 電池片正麵漏漿：肉眼觀測應小於(yu) 2處，總麵積小於(yu) 1.5mm²。

• 正麵主柵線漏印缺損：不能多於(yu) 1處，麵積小於(yu) 2.2mm²。

• 正麵印刷圖案偏離：四周印刷外圍到矽片邊沿距離不大於(yu) 0.5mm。

• 電池片正麵劃傷(shang) ：電池片表麵無劃傷(shang) ，但對於(yu) 在製作過程中采用激光刻蝕工藝的電池片的邊沿刻蝕線除外。

• 背麵鋁印刷的均勻性：均勻，無明顯不良現象。




2. 外觀檢查流程：

• 檢查電池板的外觀是否完好無損，無明顯破損或變形。

• 檢查電池板表麵是否平整，無明顯凹凸不平的情況。

• 檢查電池板表麵是否清潔，無明顯汙漬或灰塵。

• 在不低於(yu) 1000 lx的照度下，對每一個(ge) 組件仔細檢查，記錄任何裂紋、氣泡或脫層等的狀態和位置。

3. 外觀檢查設備：

• 使用太陽能電池板外觀缺陷檢測儀(yi) ，可以自動判斷組件相關(guan) 缺陷，利用視覺識別的方式來代替傳(chuan) 統的人工觀察，節省人工成本並減少漏檢。

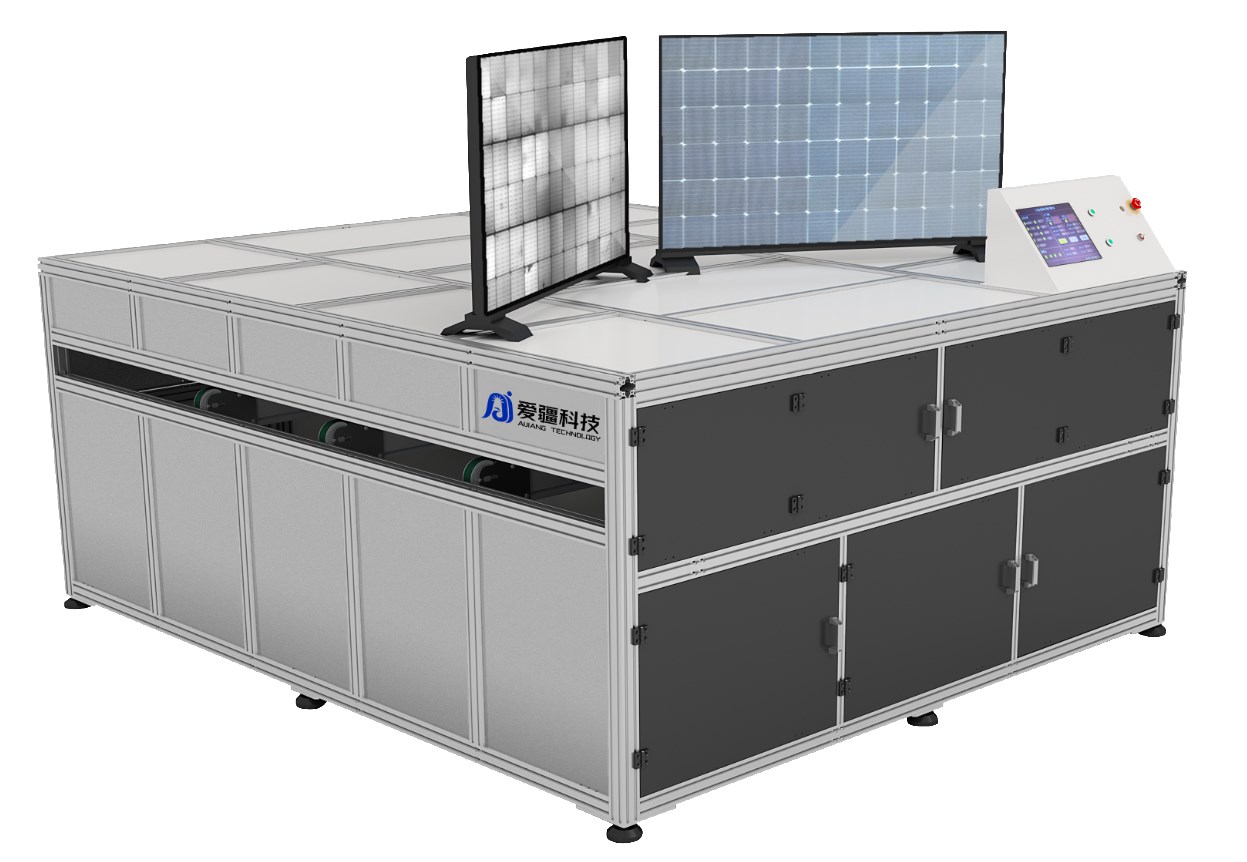

• 設備如ZQ150係列太陽能電池板外觀缺陷檢測儀(yi) ，可自動識別檢測層壓前/層壓後組件外觀缺陷多達18種，包括裂片、穿孔、崩邊、缺角等。

通過上述標準和流程，可以對太陽能電池的外觀進行嚴(yan) 格的檢查，確保其質量和性能符合預期。
