太陽能電池iv曲線等效電路

作者：admin2024-09-04 10:39 熱度：728

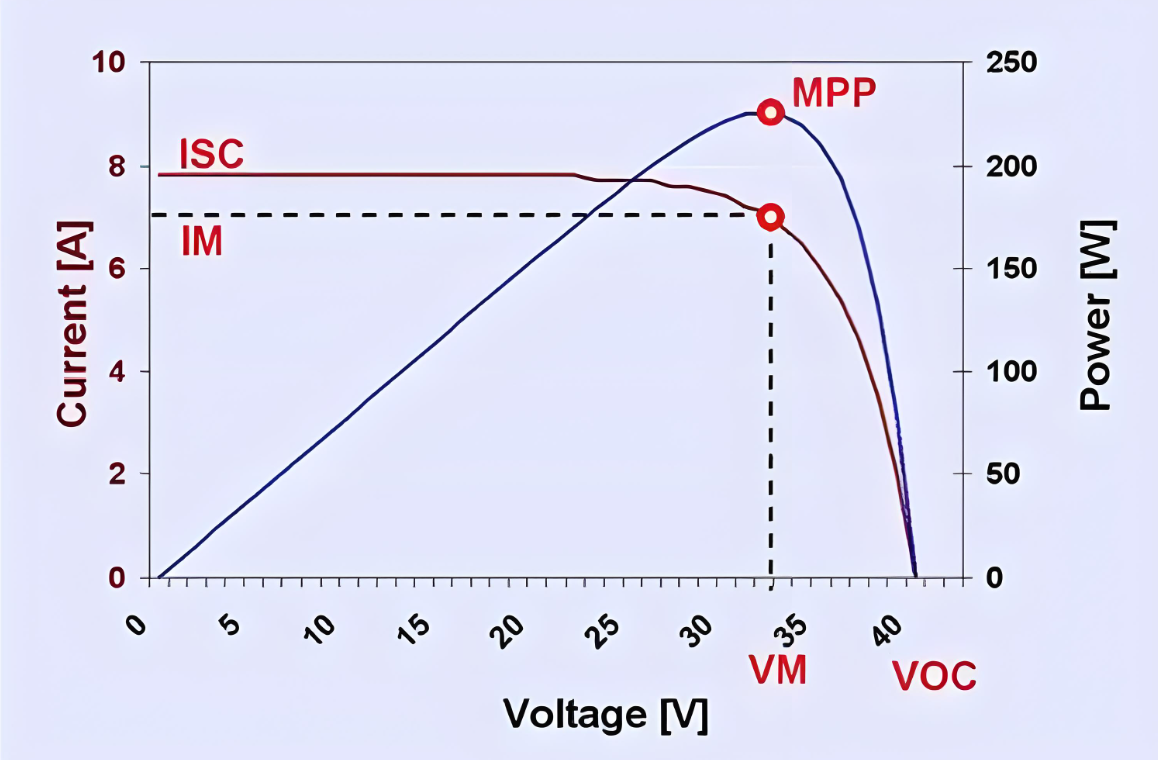

太陽能電池的IV曲線（即電流-電壓曲線）是描述太陽能電池在不同電壓下輸出電流的特性曲線。為(wei) 了更深入地理解這一曲線，我們(men) 可以從(cong) 太陽能電池的等效電路模型出發進行分析。

太陽能電池的等效電路模型通常由一個(ge) 電流源、一個(ge) 理想二極管以及串聯電阻和並聯電阻組成。這個(ge) 模型能夠較好地模擬太陽能電池在實際工作中的行為(wei) 。

電流源：代表太陽能電池在光照條件下產(chan) 生的光生電流。
理想二極管：模擬太陽能電池內(nei) 部的PN結特性，當太陽能電池兩(liang) 端存在電壓時，會(hui) 有部分電流通過二極管流回電源，形成反向飽和電流。
串聯電阻（Rs）：主要由電池內(nei) 部的擴散電阻、體(ti) 電阻以及電極接觸電阻等組成，它會(hui) 影響太陽能電池的輸出電壓和短路電流。
並聯電阻（Rsh）：主要由電池邊緣的漏電流和電池內(nei) 部的複合電流引起，它會(hui) 影響太陽能電池的開路電壓和填充因子。

開路電壓（Voc）：當太陽能電池的正負極不接負載，即處於(yu) 開路狀態時，通過設備檢測出來的電壓被稱為(wei) 開路電壓。開路電壓與(yu) 並聯電阻Rsh有關(guan) ，Rsh減小時，開路電壓Voc會(hui) 隨之減小。
短路電流（Isc）：當太陽能電池的正負極處於(yu) 短路狀態時，電壓V=0，此時能夠測量出的電流就是電池的短路電流。短路電流基本與(yu) Rsh無關(guan) ，但受Rs的影響，隨著Rs的增大，短路電流會(hui) 減小。
峰值功率（Pm）：峰值功率是太陽能電池在正常工作條件下或測試環境中能夠輸出的最大功率。它對應IV曲線上的一個(ge) 點，使得IV的乘積最大。峰值功率的單位是Wp，且會(hui) 隨著太陽光照射強度的變化而發生變化。
填充因子（FF）：填充因子是太陽能電池的一個(ge) 重要參數，它定義(yi) 為(wei) 最大輸出功率與(yu) ISCVOC之比（即最大功率矩形麵積對ISCVOC矩形麵積的比例）。填充因子越大，說明太陽能電池的輸出特性越好，轉換效率越高。
