太陽能電池缺陷測試儀的工作原理和測試缺陷等級劃分

作者：admin2024-05-27 11:10 熱度：280

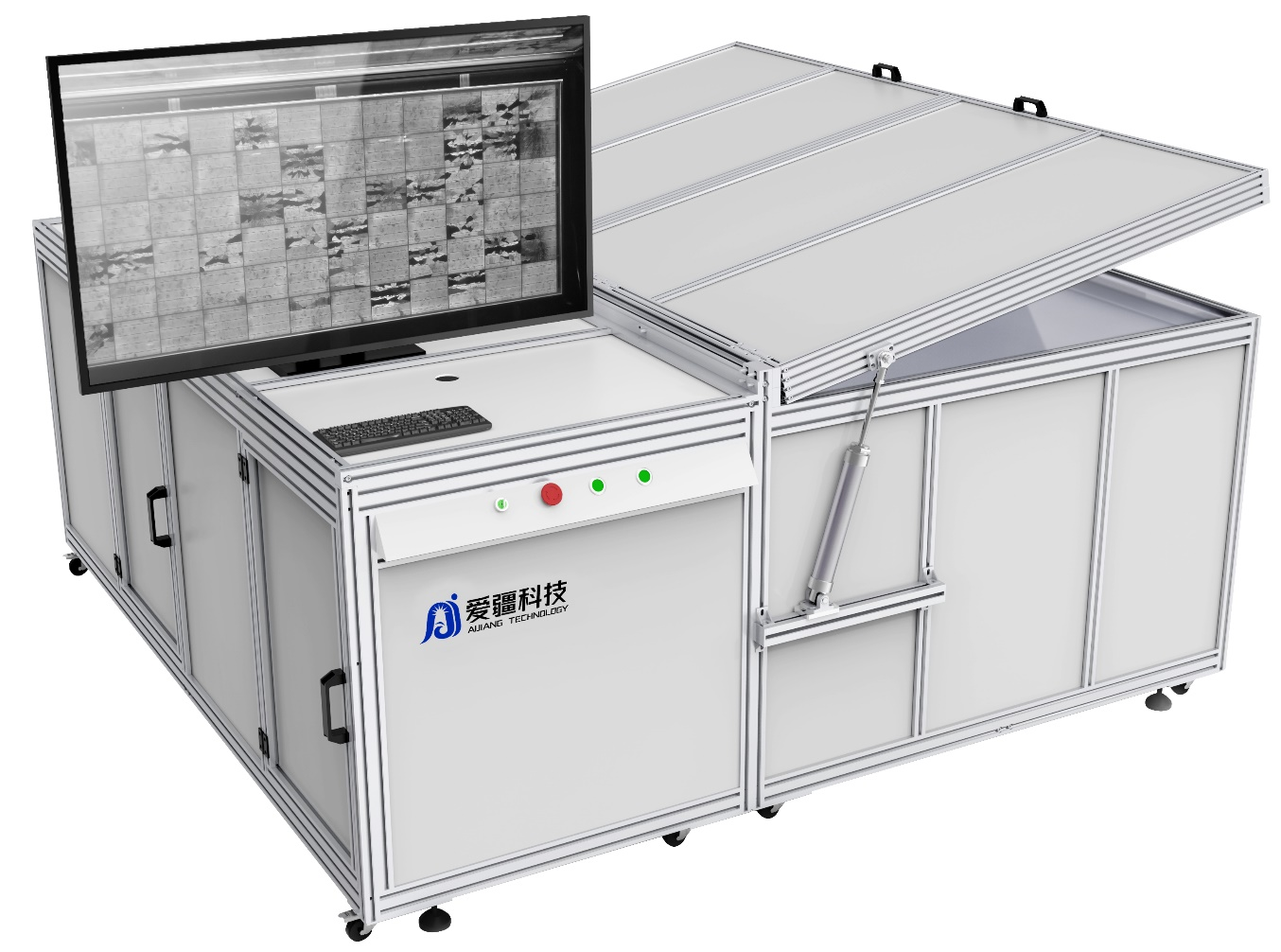

太陽能電池缺陷測試儀(yi) ，特別是組串式EL檢測儀(yi) ，是現代太陽能電池製造和質量控製過程中不可或缺的工具。它基於(yu) 電致發光（Electroluminescence，簡稱EL）原理進行工作，能夠非接觸式、無損地檢測太陽能電池內(nei) 部的潛在缺陷。以下是對其工作原理、測試缺陷等級劃分以及圖像處理的詳細闡述。

一、工作原理

太陽能電池缺陷測試儀(yi) 的核心工作原理基於(yu) 電致發光現象。簡單來說，電致發光是指物質在電場激發下，將電能直接轉化為(wei) 光能的一種物理現象。在太陽能電池中，當在黑暗環境中施加一定電壓時，電池內(nei) 部的電子會(hui) 受到激發，從(cong) 高能級躍遷到低能級，同時釋放出能量，形成可見光的輻射。這種輻射的強度與(yu) 太陽能電池內(nei) 部的材料、結構以及存在的缺陷密切相關(guan) 。

具體(ti) 來說，在測試過程中，首先需要將太陽能電池組件置於(yu) 一個(ge) 完全黑暗的環境中，以避免外部光線的幹擾。然後，通過測試儀(yi) 器給太陽能電池施加一個(ge) 特定的電壓或電流，使其內(nei) 部的電子受到激發。在激發過程中，太陽能電池內(nei) 部的各種缺陷，如裂紋、雜質、錯位等，會(hui) 導致電子在躍遷時釋放的能量發生變化，進而影響到光輻射的強度和分布。

最後，通過紅外相機等光學設備捕獲並記錄這些光輻射，形成太陽能電池組件的圖像。這些圖像能夠清晰地顯示出太陽能電池內(nei) 部的詳細情況，包括潛在的缺陷。通過分析這些圖像，可以準確評估太陽能電池的性能和質量。

二、測試缺陷等級劃分

太陽能電池中的缺陷可以根據其形狀和大小大致分為(wei) 三大類：點狀缺陷、線狀缺陷和麵狀缺陷。點狀缺陷通常表現為(wei) 單個(ge) 或多個(ge) 離散的亮點或暗點；線狀缺陷則呈現為(wei) 一條或多條連續的亮線或暗線；麵狀缺陷則是指較大麵積內(nei) 出現的亮度不均勻或整體(ti) 亮度偏低的區域。

根據實際檢測的結果，可以將電池片分為(wei) 以下四個(ge) 等級：

完好：電池片在EL圖中呈現幾乎無缺陷的現象，整體(ti) 亮度均勻且穩定。這類電池片具有較高的光電轉換效率和較長的使用壽命。
微劣：電池片表現為(wei) 少量點狀缺陷和線狀缺陷，但整體(ti) 亮度仍較為(wei) 均勻。這類電池片雖然存在一定的性能損失，但仍可用於(yu) 某些對性能要求不高的場合。
劣片：電池片表現為(wei) 小範圍內(nei) 的點狀缺陷、麵狀缺陷和線狀缺陷，整體(ti) 亮度不均勻或存在明顯的亮度降低區域。這類電池片的光電轉換效率較低且穩定性較差，需要進行進一步的修複或更換。
無用片：電池片表現為(wei) 大麵積的麵狀缺陷和部分其他缺陷，整體(ti) 亮度極低或完全無法發光。這類電池片已失去使用價(jia) 值，需要進行報廢處理。

這些等級劃分有助於(yu) 對太陽能電池的性能進行準確評估，並為(wei) 後續的處理和質量控製提供重要依據。同時，通過對不同等級電池片的統計和分析，還可以對太陽能電池生產(chan) 過程中的工藝參數和設備狀態進行優(you) 化和調整，從(cong) 而提高產(chan) 品的整體(ti) 質量和性能。

三、圖像處理

由於(yu) 電致發光得到的近紅外圖像具有高背景、低反差且動態範圍較寬、信噪較低的特點，因此所得到的EL圖像通常需要經過去噪、濾波、直方圖均衡等預處理，以便更好地顯示和識別缺陷。
