光伏組件的IV測試（電流-電壓特性測試）是評估其性能的核心手段，而均勻性測試則通過分析組件內(nei) 部或不同區域間的電性能差異，確保組件整體(ti) 輸出穩定性和可靠性。以下是光伏組件IV測試中均勻性測試的詳細方法及關(guan) 鍵步驟：

一、均勻性測試的核心目標

1. 電性能一致性：檢測組件內(nei) 各電池片或子串的電流、電壓、填充因子（FF）等參數是否一致。

2. 缺陷定位：識別隱裂、虛焊、局部遮擋或材料不均等導致的性能異常區域。

3. 功率衰減評估：分析均勻性對組件長期功率輸出的影響，預測壽命。

二、均勻性測試方法

1）分區域IV測試（局部掃描法）

• 原理：將組件劃分為(wei) 多個(ge) 區域（如按電池片、子串或網格），分別進行IV測試，對比各區域參數差異。

• 步驟：

1. 區域劃分：根據組件尺寸和電池片排列方式，劃分測試區域（如每片電池為(wei) 一個(ge) 區域，或按子串劃分）。

2. 局部測試：使用小光斑太陽光模擬器或探針台，對每個(ge) 區域獨立施加光照並測量IV曲線。

3. 參數對比：計算各區域的最大功率（Pmax）、開路電壓（Voc）、短路電流（Isc）等參數的標準差或變異係數（CV），評估均勻性。

• 優(you) 點：直接定位缺陷區域，適用於(yu) 研發階段或故障分析。

• 缺點：測試設備複雜，耗時較長。

2）電致發光（EL）成像輔助分析

• 原理：通過EL成像技術觀察組件內(nei) 部電流分布，結合IV測試數據驗證均勻性。

• 步驟：

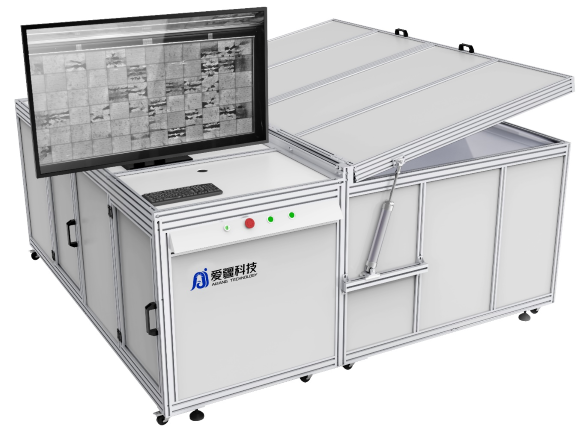

1. EL測試：在正向偏壓下激發組件發光，用CCD相機捕捉發光圖像。

2. 圖像分析：識別暗區（對應低電流區域）或亮斑（對應高電流區域）。

3. IV驗證：對EL圖像中異常區域進行局部IV測試，確認電性能差異。

• 優(you) 點：可視化缺陷，快速定位問題區域。

• 缺點：需額外設備，且EL圖像僅(jin) 反映電流分布，需結合IV數據綜合分析。

3）紅外熱成像（IR）輔助分析

• 原理：通過紅外熱成像檢測組件工作時的溫度分布，間接反映電流均勻性。

• 步驟：

1. IR測試：在組件工作狀態下拍攝紅外熱圖像。

2. 溫度分析：高溫區可能對應高電流或局部短路，低溫區可能對應低電流或開路。

3. IV驗證：對溫度異常區域進行局部IV測試，確認電性能差異。

• 優(you) 點：非接觸式測試，適用於(yu) 在線檢測。

• 缺點：溫度分布受環境因素影響，需結合其他方法驗證。

4）全組件IV測試與(yu) 統計方法

• 原理：對全組件進行IV測試，通過統計參數分布評估均勻性。

• 步驟：

• 標準差（σ）：反映參數離散程度。

• 變異係數（CV）：σ與(yu) 平均值的比值，消除量綱影響。

• 最大-最小差值：直接反映參數波動範圍。

1. 全組件測試：在標準測試條件下（STC）測量全組件的IV曲線。

2. 參數提取：計算Pmax、Voc、Isc、FF等參數。

3. 均勻性指標：

4. 均勻性分級：根據行業(ye) 標準（如IEC 61215）設定均勻性閾值（如CV<5%）。

• 優(you) 點：操作簡單，適用於(yu) 量產(chan) 質檢。

• 缺點：無法定位具體(ti) 缺陷區域。

三、關(guan) 鍵測試設備與(yu) 條件

1. 太陽光模擬器：需滿足A級光譜匹配度、均勻性（±2%）和穩定性（±0.5%），確保測試數據準確。

2. 電子負載或源表：用於(yu) 精確控製電壓並測量電流，支持快速掃描IV曲線。

3. 探針台或接觸式電極：用於(yu) 分區域測試時與(yu) 電池片或子串可靠接觸。

4. 環境控製：測試溫度（25±2℃）、濕度（<30% RH）和光照強度（1000 W/m²）需嚴(yan) 格符合STC條件。

四、均勻性測試的應用場景

1. 研發階段：優(you) 化電池片排列、串並聯結構或材料選擇，提升組件均勻性。

2. 生產(chan) 質檢：篩選出均勻性不達標的組件，避免流入市場。

3. 故障分析：定位隱裂、虛焊或材料缺陷導致的性能異常區域。

4. 長期監測：通過定期測試評估組件均勻性隨時間的變化，預測壽命。

五、總結

光伏組件的IV測試均勻性需結合分區域測試、EL/IR成像和統計方法綜合評估。通過優(you) 化測試條件、選擇高精度設備，並嚴(yan) 格遵循行業(ye) 標準，可確保組件均勻性達標，提升產(chan) 品可靠性和市場競爭(zheng) 力。
