半導體的封裝檢測有哪些步驟？

作者：admin2026-01-07 10:17 熱度：190

半導體(ti) 的封裝檢測是確保芯片在封裝後性能穩定、可靠性達標的關(guan) 鍵環節，通常涵蓋從(cong) 封裝前準備到最終質量驗證的全流程。以下是半導體(ti) 封裝檢測的主要步驟及其技術要點：


一、封裝前檢測（來料檢驗）

  1. 芯片外觀檢查

    • 目的：篩選出存在劃痕、裂紋、汙染或尺寸異常的芯片。

    • 方法：

      1）顯微鏡目檢：使用高倍光學顯微鏡或電子顯微鏡觀察芯片表麵。

      2）自動光學檢測（AOI）：通過圖像處理算法識別缺陷，如邊緣破損、引腳彎曲等。

    • 標準：符合JEDEC或企業(ye) 內(nei) 控標準（如裂紋寬度≤0.02mm）。

  2. 引線框架/基板檢測

    • 目的：確保封裝載體(ti) 無變形、氧化或汙染。

    • 方法：

      1）X射線檢測：檢查引線框架內(nei) 部結構是否完整。

      2）電導率測試：驗證基板材料導電性是否達標。

    • 關(guan) 鍵參數：平麵度誤差≤±5μm，氧化層厚度≤0.1μm。

  3. 焊料/粘接材料檢測

    • 目的：確認焊料成分、熔點及粘接劑固化狀態符合要求。

    • 方法：

      1）差示掃描量熱法（DSC）：分析焊料熔點範圍。

      2）紅外光譜分析：檢測粘接劑固化程度。


二、封裝過程檢測（在線監控）

  1. 貼片（Die Attach）檢測

    • 目的：確保芯片與(yu) 基板精準對齊，粘接材料均勻覆蓋。

    • 方法：

      1）激光位移傳(chuan) 感器：測量芯片高度偏差（≤±2μm）。

      2）推力測試：用探針施加力（如500g）檢測粘接強度。

    • 失敗案例：粘接劑溢出導致短路，或芯片偏移引發電性能下降。

  2. 引線鍵合（Wire Bonding）檢測

    • 目的：驗證引線與(yu) 芯片/基板連接牢固，無虛焊或短路。

    • 方法：

      1）拉力測試：對每根引線施加拉力（如5-10g），檢測斷裂位置。

      2）超聲波成像：通過聲波反射識別鍵合點內(nei) 部缺陷（如空洞）。

    • 行業(ye) 標準：鍵合強度需達到材料屈服強度的70%以上。

  3. 塑封（Molding）檢測

    • 目的：確保封裝體(ti) 無氣泡、分層或毛刺。

    • 方法：

      1）X射線透視：檢查塑封料填充完整性（空洞率≤5%）。

      2）截麵分析：切割封裝體(ti) 後用顯微鏡觀察內(nei) 部結構。

    • 常見問題：塑封料收縮導致芯片應力開裂。

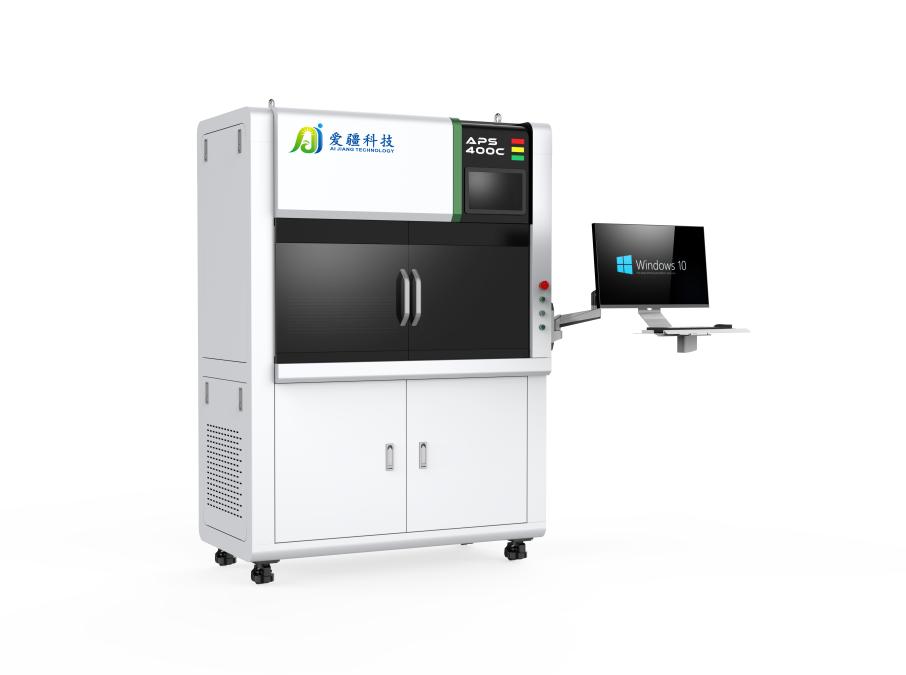

APS-400c側(ce) 麵小圖.jpg

三、封裝後檢測（終檢）

  1. 電性能測試（Electrical Test）

    • 目的：驗證封裝後芯片的電氣功能是否正常。

    • 方法：

      1）自動測試設備（ATE）：通過探針台施加電壓/電流，測試參數如：

    • 開路電壓（Voc）、短路電流（Isc）

    • 漏電流（≤1μA）

    • 動態響應（如開關(guan) 速度）

      2）功能測試：模擬實際工作場景驗證芯片邏輯功能。

    • 分檔標準：根據測試結果將芯片分為(wei) 不同等級（如A/B/C級）。

  2. 可靠性測試（Reliability Test）

    • 目的：評估封裝體(ti) 在極端環境下的長期穩定性。

    • 主要測試項目：

      1）高溫存儲(chu) （HTSL）：125℃下存儲(chu) 1000小時，檢測性能衰減。

      2）溫度循環（TC）：-55℃至125℃間循環1000次，觀察封裝體(ti) 開裂。

      3）濕度偏壓（H3TRB）：85℃/85%RH條件下施加偏壓，檢測腐蝕或漏電。

      4）機械衝(chong) 擊/振動：模擬運輸或使用中的物理應力。

    • 失效分析：通過掃描電鏡（SEM）或能譜分析（EDS）定位失效原因。

  3. 外觀與(yu) 尺寸檢測

    • 目的：確保封裝體(ti) 符合設計規格。

    • 方法：

      1）3D輪廓儀(yi) ：測量封裝體(ti) 高度、引腳共麵性（≤±20μm）。

      2）激光標記檢測：驗證二維碼/字符清晰度及位置精度。


四、特殊檢測技術（針對先進封裝）

  1. 2.5D/3D封裝檢測

    • TSV（矽通孔）檢測：使用X射線層析成像（X-CT）檢查通孔內(nei) 部缺陷。

    • 微凸點（Microbump）檢測：通過紅外幹涉儀(yi) 測量凸點高度一致性（±0.5μm）。

  2. 係統級封裝（SiP）檢測

    • 射頻性能測試：使用網絡分析儀(yi) 檢測高頻信號損耗（如插入損耗≤1dB）。

    • 熱模擬測試：通過紅外熱像儀(yi) 分析封裝體(ti) 熱分布（熱點溫度≤150℃）。


五、檢測流程優(you) 化趨勢

  1. 自動化與(yu) AI集成：

    • 采用機器視覺+深度學習(xi) 算法替代人工目檢，檢測速度提升10倍以上。

    • 例如，AMD通過AI模型將封裝缺陷識別準確率從(cong) 85%提升至99.2%。

  2. 無損檢測技術普及：

    • 太赫茲(zi) 時域光譜（THz-TDS）用於(yu) 非接觸式內(nei) 部缺陷檢測。

    • 超聲相控陣技術實現高速在線掃描（速度達1m/s）。

  3. 數據驅動的閉環控製：

    • 將檢測數據反饋至生產(chan) 係統，動態調整工藝參數（如塑封壓力、鍵合溫度）。

    • 例如，英特爾通過大數據分析將封裝良率從(cong) 92%提升至98.5%。


半導體(ti) 封裝檢測需結合材料科學、電學、熱力學等多學科知識，隨著芯片集成度提升，檢測技術正向高精度、高速度、無損化方向發展，以支撐摩爾定律的持續演進。
