如何用熱成像儀檢測光伏組件

以下是使用熱成像儀(yi) 檢測光伏組件的詳細步驟和注意事項：

一、檢測前準備

1. 選擇合適的熱成像儀(yi) ：確保熱成像儀(yi) 具備高分辨率和高靈敏度，能夠檢測到微小的溫度變化。例如，優(you) 利德 UTi384G 和 UTi640Q 熱成像儀(yi) 在光伏檢測中表現出色。

2. 檢查設備狀態：確保光伏組件處於(yu) 正常運行狀態，且熱成像儀(yi) 的電池充足、鏡頭清潔。

3. 環境準備：選擇在晴朗天氣下進行檢測，避免強風或雨天，減少環境對檢測結果的幹擾。

二、檢測步驟

1. 設置參數：根據光伏組件的類型和環境溫度，調整熱成像儀(yi) 的測溫範圍和發射率。一般來說，光伏組件的發射率約為(wei) 0.9。

2. 掃描組件：

• 將熱成像儀(yi) 對準光伏組件表麵，保持適當的距離和角度進行掃描，通常距離為(wei) 1-2 米。

• 保持勻速移動和穩定的手持姿勢，避免成像模糊或遺漏區域。

• 對於(yu) 大麵積光伏電站，可以采用無人機搭載熱成像儀(yi) 進行快速掃描。

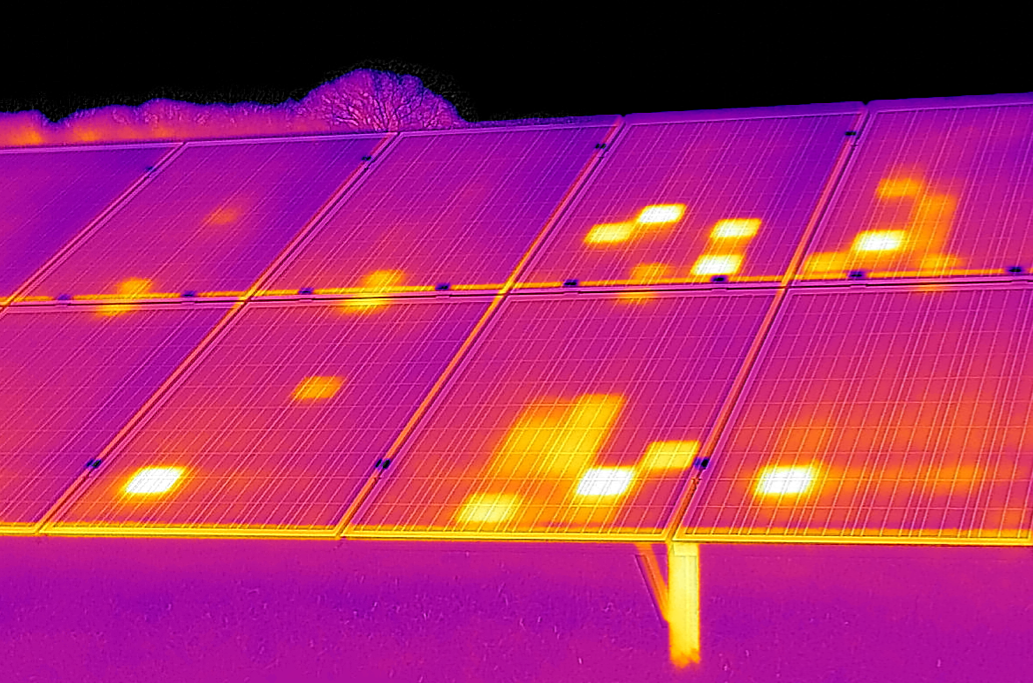

3. 觀察熱像圖：

• 熱成像儀(yi) 會(hui) 生成熱像圖，不同顏色代表不同溫度區域。

• 熱斑效應表現為(wei) 局部高溫區域，通常是由於(yu) 局部遮擋、汙垢或損壞引起的。

• 隱裂和微裂紋也會(hui) 導致局部溫度異常，通過熱成像圖可以直觀地識別這些缺陷。

• 接線盒故障會(hui) 導致局部過熱，熱成像儀(yi) 可以快速定位這些故障區域。

4. 記錄數據：對檢測到的異常區域進行標記和記錄，包括位置、溫度、時間等信息。

三、檢測後處理

1. 分析數據：結合熱成像圖和記錄的數據，分析光伏組件的健康狀況，確定是否存在熱斑、隱裂、接線盒故障等問題。

2. 采取措施：

• 對於(yu) 熱斑，及時清除遮擋物或更換損壞組件。

• 對於(yu) 隱裂，根據裂紋的嚴(yan) 重程度進行修複或更換。

• 對於(yu) 接線盒故障，修複或更換故障部件。

3. 定期檢測：建議定期使用熱成像儀(yi) 對光伏組件進行檢測，以便及時發現潛在問題，延長組件使用壽命。

四、注意事項

• 檢測時應避免陽光直射熱成像儀(yi) 鏡頭，以免影響成像效果。

• 在檢測過程中，注意保持熱成像儀(yi) 與(yu) 光伏組件之間的適當距離，避免過近或過遠影響檢測精度。

• 對於(yu) 大型光伏電站，建議結合無人機技術進行大麵積掃描，提高檢測效率。

• 熱成像儀(yi) 檢測到的異常區域，應進一步結合其他檢測手段（如電致發光檢測）進行確認。

通過以上步驟，可以高效、準確地使用熱成像儀(yi) 檢測光伏組件，及時發現並處理潛在問題，保障光伏係統的穩定運行。
